技術參數

DC最大輸入

電壓

DC 13.5 V

DC最大輸出

電流

10 A -20 A（標配10 A繼電器）

測試模式

序列或無限循環

電阻R1

51 Ω, 25 W

電阻R2

220 Ω± 5%, 2 W

電阻R3

33 Ω± 5%, 10 W

電阻R4

6 Ω± 5%, 50 W

電容C1

100 nF 電容, 400 V

電感L1

5 uH 電感

電感L2

100 mH 電感

二極管D1

穩壓二極管, 39 V, 5 W

晶體管Q1

NPN 晶體管

SW0 - SW4

單投開關

RLY1

12 V AC 繼電器, NC contact used

(Potter & Brumfield KUP-14A15-12)

測試程序

符合 EMC-CS-2009

FMC1278-2016

標準

CI 220: A1, 模式 M1, M2

CI 220: A2-1, 模式 M1, M2, M3

CI 220: A2-2, 模式 M1, M2, M3

CI 220: C-1, 模式 M2, M3

CI 220: C-2, 模式 M2 和 M3

CI 260: F

RI 130: A2-1, 模式 M2 和 M3

RI 130: A2-2, 模式 M2 和 M3

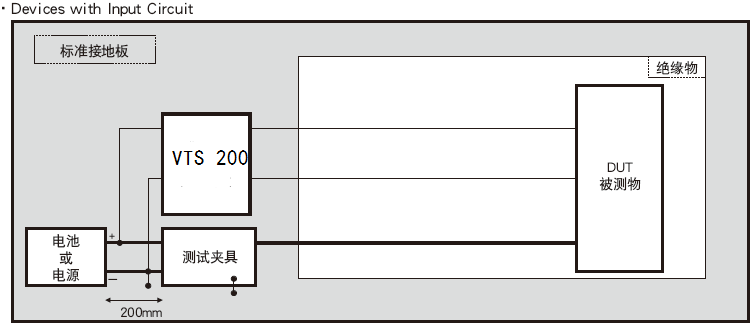

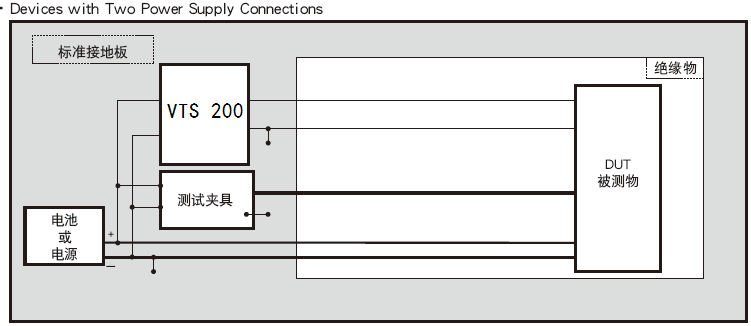

需使用 Ford 標準推薦的測試夾具

輸入、輸出

輸入

4 mm 安全實驗室接頭，用于直流供電

輸出

4 mm 安全實驗室接頭，用于 CI 220 和 CI 260 測試；

50 ohm BNC 接頭用于 RI 130 測試

LED 指示燈

顯示：

- 測試狀態

- 測試項 (ID)

- 波形

- 模式

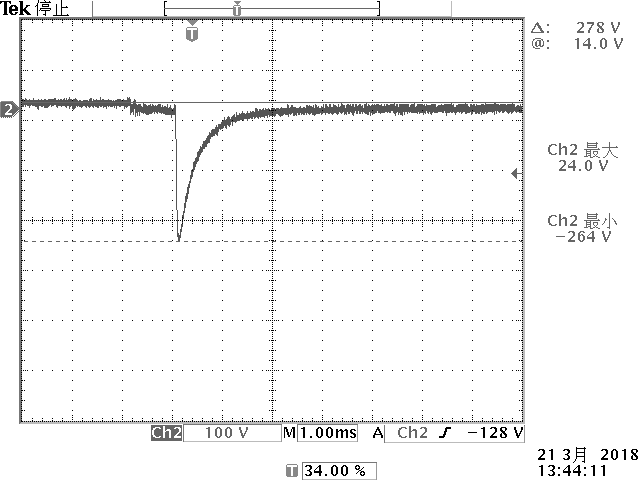

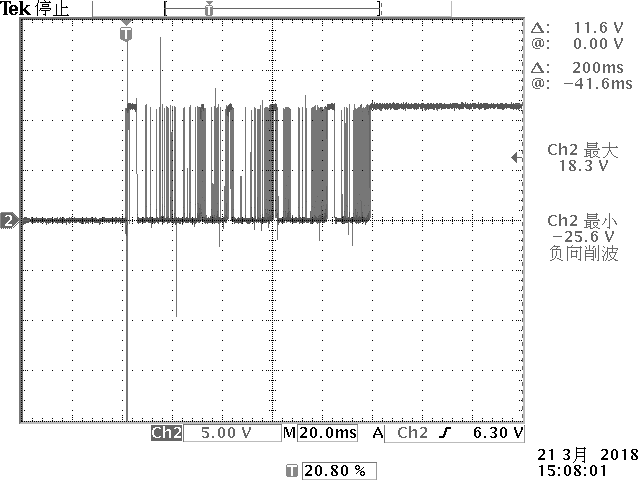

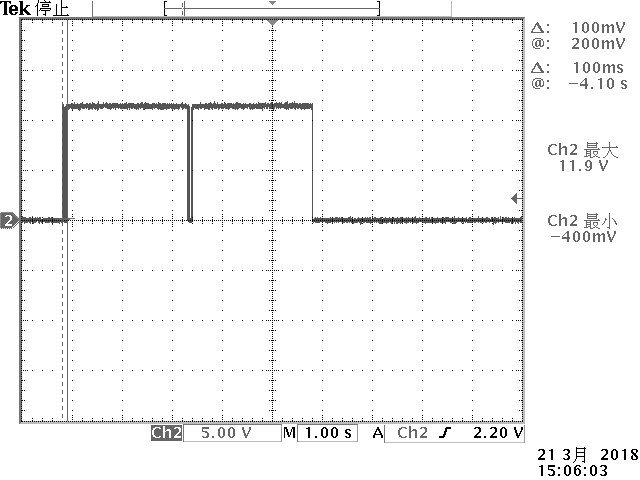

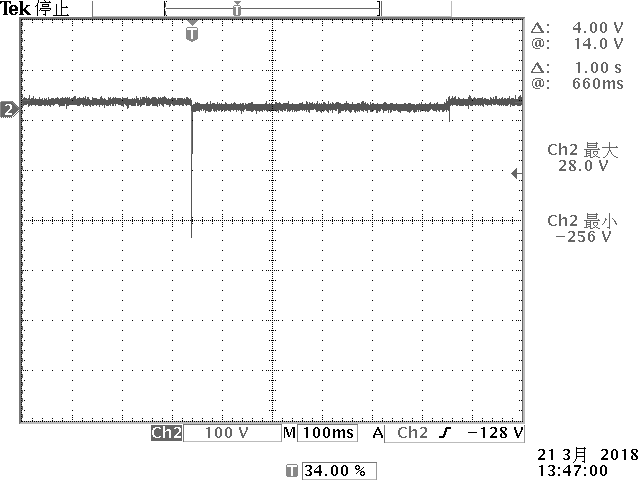

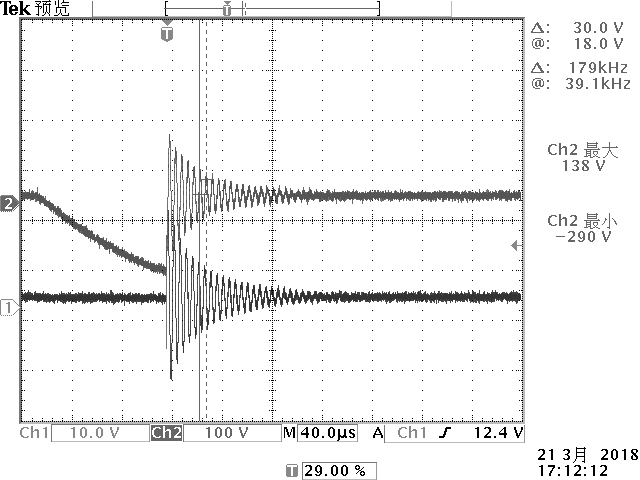

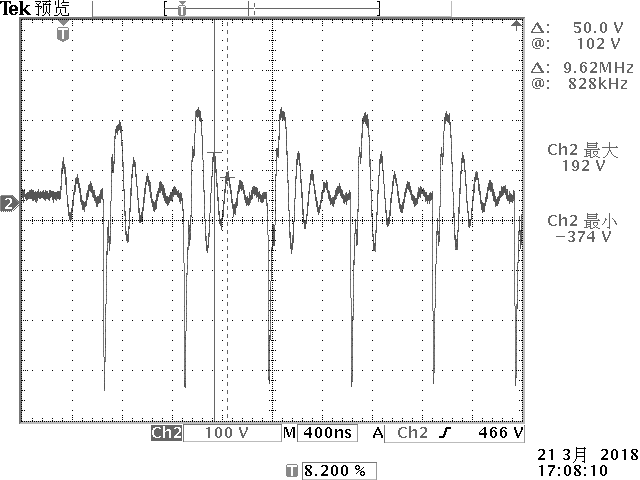

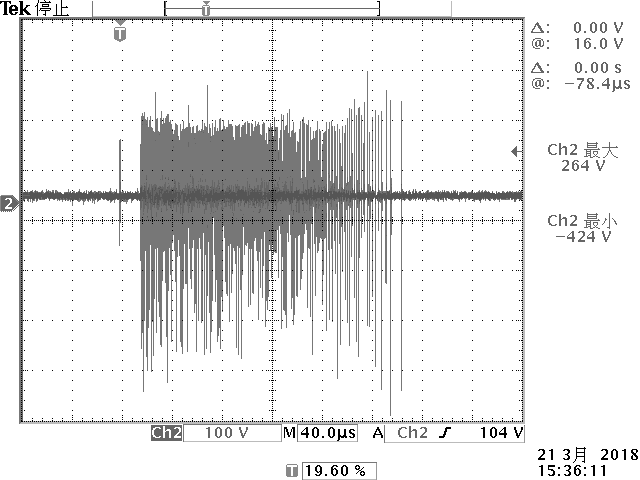

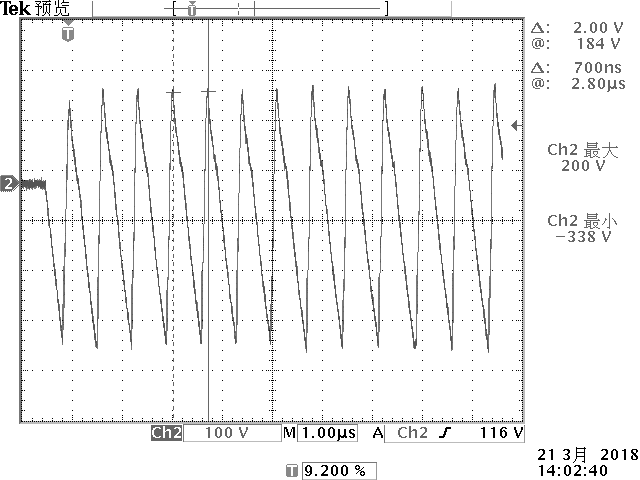

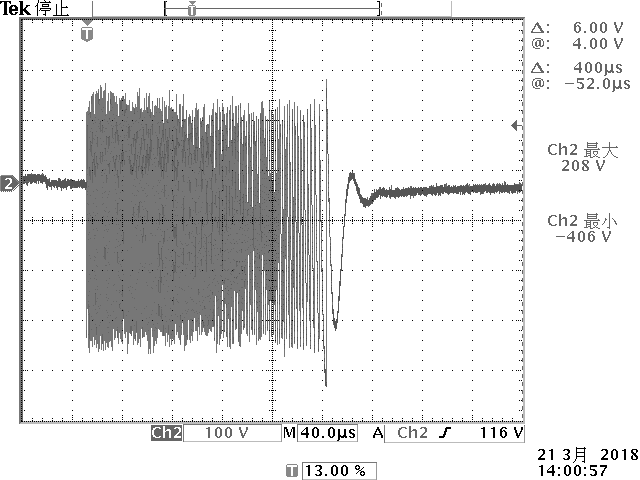

輸出波形和電流值

試驗項目

輸出波形

Mode

施加時間 *1

最大輸出電壓

輸出端

RI130

A2-1

2

60

*2

SOURCE

SINK

3

A2-2

2

3

CI220

A1

1

120

10

PULSE A，F+

GND-

2

A2-1

1

2

20

3

A2-2

1

2

3

C-1

2

50

PULSE C，F+

GND-

3

C-2

2

3

CI 260

F

 -

60

10

PULSE A，F+

GND-

通用參數

保險絲

20 A，用于被試設備供電電流

保護

針對過壓和反極性提供電子保護

供電電源

12 V電池/電源故障模擬器APS或APG系列

環境溫度

15-35 ℃

相對溫度

35%-85% RH（無凝露）

外形尺寸

335 x310 x195 mm

重量

約7.2 kg
