RSG系列紋波信號發生器符合ISO/TS 7637-4-2020、ISO 21498-2-2021以及VW 80300-2021標準；滿足新能源車載電驅動及高壓零部件的瞬態傳導測量標準脈沖B要求。該設備采用我司的第三代控制平臺設計，具有控制智能化，操作簡單，在Autolab軟件界面設置相關參數即可進行一鍵運行測試。
特點：
> 5.7英寸顯示屏；
> 符合 ISO/TS 7637-4-2020標準脈沖B要求；
> 一體化的設計使系統更加簡便、安全、耐用；
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告；
> 關鍵器件全部采用優質進口材料，質量可靠、外觀精美、操作舒適。
標準測試連接示意圖：

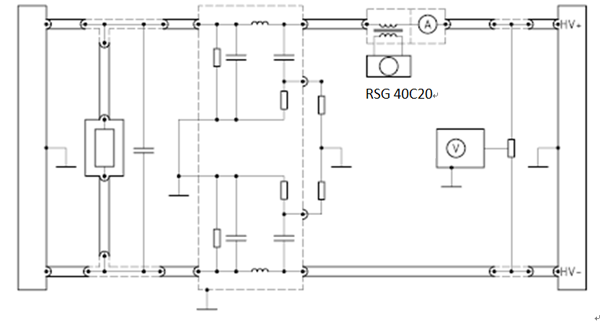

1、line-to-line

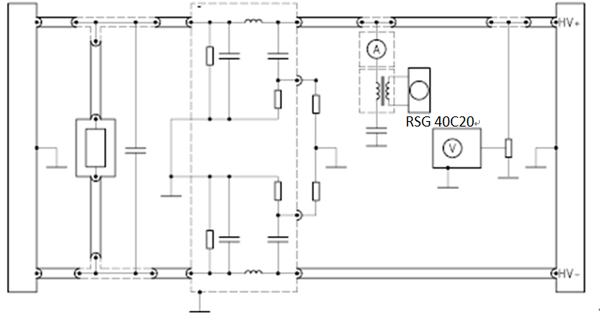

2、HV+ line-to-ground
|
技術參數 |
|
|
符合標準 |
ISO/TS 7637-4:2020、ISO 21498-2:2021、VW 80300:2021 |
|
頻率范圍 |
10 Hz~300 kHz |
|
頻率步進 |
0.01 Hz |
|
開路輸出電壓 |
Max80 Vpp |
|
紋波駐留時間 |
2s~999 s，分辨率0.1 s |
|
發生器過流保護峰值電流 |
20 A |
|
輸入/輸出端口 |
4毫米香蕉端子 |
|
最大功耗 |
800 W |
|
通用參數 |
|
|
重量 |
約25kg |
|
機箱尺寸 |
620*450*190mm(長*寬*高) |
|
環境溫度 |
15℃ - 35℃ |
|
相對濕度 |
45%-75% |
|
氣壓范圍 |
86 kPa - 106 kPa |
|
供電電壓 |
AC 220 V ±10 %, 50 Hz |
|
隨機標配 |
|
|
測試線、電源線、保險絲、出廠報告、說明書。 |
|
|
選配附件 |
|
|
1、耦合變壓器 TPT-7637-4C100B
|
電壓： 15 V@10 Hz≤f≤3 kHz 25 V@3 kHz≤f≤30 kHz 2.5 V@30 kHz≤f≤300 kHz 初級電流：32 A 次級電流：100 A 頻率范圍：10 Hz ~ 300 kHz 尺寸：440 mm (長)*190 mm (高)*585 mm (深) 重量：60 kg |
|
2、汽車抗擾度測試軟件Autolab |
支持windows 7 and Windows 10,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；用戶可自定義任意波形（標準庫以外）；它能夠自動/手動識別所連接的Autolab測試設備并進行自動配置；基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
