通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

AC 110V/220V，±10%，50/60Hz ±5% （大陸地區默認AC 220V 50Hz）

保險絲

6A

最大功耗

200W

用戶存儲空間

無窮（PC）

通訊方式

以太網LAN、RJ45

外部觸發輸入

BNC,5V TTL

運行控制輸入

BNC,5V TTL

外部同步輸入

45 – 65Hz，同名端與異名端之間 20-500V
同名端、異名端與機殼 0-500V

失效檢測

失效時前面板LCD顯示，并中斷儀器工作

儀器工作狀態指示

前面板LED指示、LCD顯示

儀器接地方式

使用扁平接地線

機箱尺寸

19英寸/4U

儀器重量

約26Kg

溫度范圍

15–35℃

濕度范圍

45%–75%

氣壓范圍

86kPa–106kPa

電快速瞬變脈沖參數

測試電壓范圍

0.2 kV – 5.0kV ±10%
校準電壓從250V校準

極性

正、負、先正后負

源阻抗

50 ohm

脈沖波形

5/50ns,50 ohm 和 1000 ohm負載

上升時間

5ns ±30%, 50 ohm 負載
1000 ohm 負載

脈沖持續時間

50ns ±30%, 50 ohm 負載
50ns – 15 / + 100ns, 1000 ohm 負載

脈沖頻率

0.1kHz – 1000kHz

脈沖群持續時間

0.001 ms – 1000ms  支持個數設置

脈沖群周期

11 ms – 10100ms

測試持續時間

1s – 9999s

觸發方式

自動、手動、外部觸發

直接輸出方式

通過高壓同軸連接器

同步

0° - 360°，分辨率1°步進設置或隨機方式（默認采集L1-N相位角度，任意線-線、線-地相位采集功能選配）

耦合網絡衰減比例

<10%設定電壓值

網絡

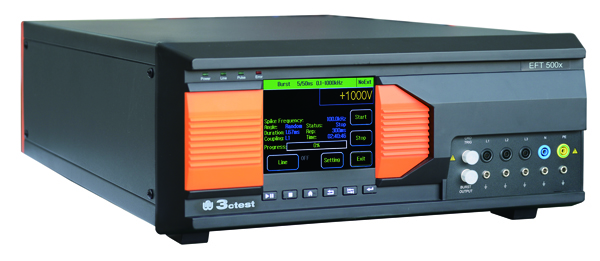

EFT 500S：內置單相耦合/去耦網絡 AC 250V 32A  DC-1 220V 32A

EFT 500T：內置三相耦合/去耦網絡 AC 690V 32A  DC  1000V  32A

隨機標配

三芯電源線、測試線、扁平接地線、保險絲、同軸線、出廠檢驗報告、說明書

選配測試功能和附件

1. EFT耦合/去耦網絡EFTN系列IEC61000-4-4
EFTN 38100T（三相五線AC 380V 100A）
EFTN 6932T（三相五線AC 690V 32A）
EFTN 69100T（三相五線AC 690V 100A）
EFTN 15100T（三相五線AC 3×700V 100A）

2. 電容耦合夾 CCC 數據信號線試驗

3. 脈沖群校準組件，包含TFB 500(SHV)/TFB 1000(SHV)、網絡端口適配器和手提箱，滿足群脈沖校準：
TFB 500(SHV)：輸入阻抗50Ω、輸出阻抗50Ω、衰減比500:1
TFB 1000(SHV)：輸入阻抗1000Ω、輸出阻抗50Ω、衰減比1000:1

4. PC控制軟件Corelab
支持Windows 7 、 Windows 8 and  Windows10，它使用方便、用戶界面美觀、直觀，各項操作功能及標準測試庫使用戶可以輕松完成自定義測試程序；測試設備并進行自動配置，幫助用戶靈活地生成測試報告。
