中小型有界波模擬器 - 選型一覽表 |
|||||
|
儀器型號 |
3CEMP - 80 |
3CEMP - 150 |
3CEMP - 200 |
3CEMP - 300 |
3CEMP - 400 |
|
工作電壓 |
1 kV - 80 kV |
1.5 kV - 150 kV |
2 kV - 200 kV |
3 kV - 300 kV |
4 kV - 400 kV |
|
天線高度 |
1.5 m |
2.5 m |
3.5 m |
5 m |
6 m |
|
峰值場強 |
100 V / m - 50 kV / m |
||||
|
上升沿時間 |
2.3 ± 0.5 ns |
2.3 ± 0.5 ns |
2.3 ± 0.5 ns |
2.3 ± 0.5 ns |
2.3 ± 0.5 ns |
|
半峰值時間 |
23 ± 5 ns |
23 ± 5 ns |
23 ± 5 ns |
23 ± 5 ns |
23 ± 5 ns |
|
工作空間均勻性 |
0 - 6 dB |
0 - 6 dB |
0 - 6 dB |
0 - 6 dB |
0 - 6 dB |
|
大型有界波模擬器 - 選型一覽表 |
|||||
|
儀器型號 |
3CEMP - 650 |
3CEMP - 1000 |
3CEMP - 1300 |
3CEMP - 2000 |
3CEMP - CUS |
|
工作電壓 |
160 kV - 650 kV |
250 kV - 1000 kV |
325 kV - 1300 kV |
500 kV - 2000 kV |
定制 |
|
天線高度 |
10 m |
15 m |
20 m |
30 m |
定制 |
|
峰值場強 |
12.5 kV / m - 50 kV / m |
||||
|
上升沿時間 |
2.3 ± 0.5 ns |
2.3 ± 0.5 ns |
2.3 ± 0.5 ns |
2.3 ± 0.5 ns |
2.3 ± 0.5 ns |
|
半峰值時間 |
23 ± 5 ns |
23 ± 5 ns |
23 ± 5 ns |
23 ± 5 ns |
23 ± 5 ns |
|
工作空間均勻性 |
0 - 6 dB |
0 - 6 dB |
0 - 6 dB |
0 - 6 dB |
0 - 6 dB |
系統組成結構圖:

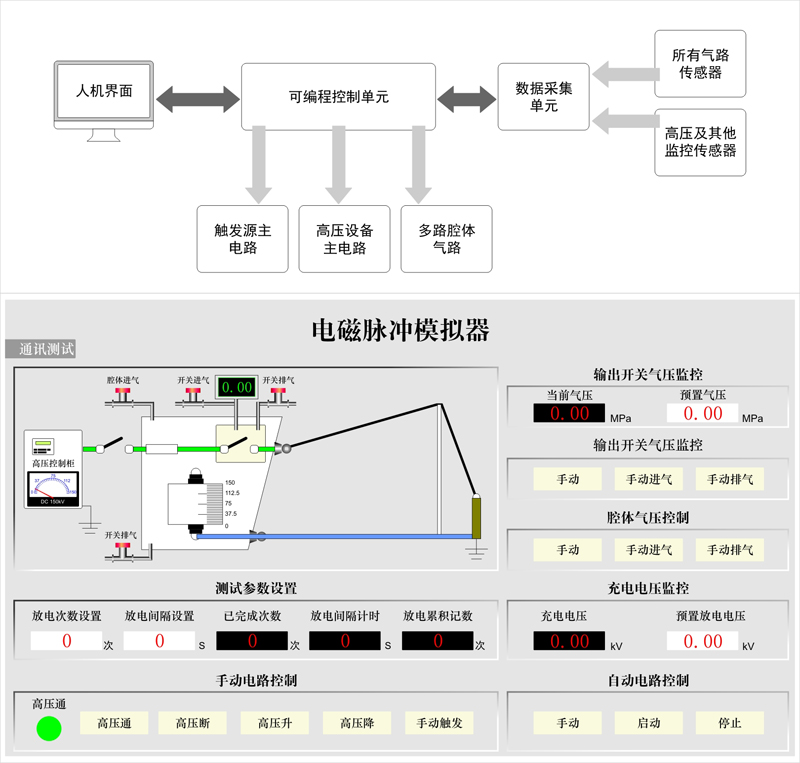

控制模式示意圖:
實驗數據采集界面:
|
系統附件選配 |
||||
|
電場測量探頭
|
技術參數 |
|||
|
型號 |
脈沖前沿 |
半高寬(μs) |
幅度(kV/m) |
|
|
3CEMP - E100 |
1.5 |
2 |
1 - 100 |
|
|

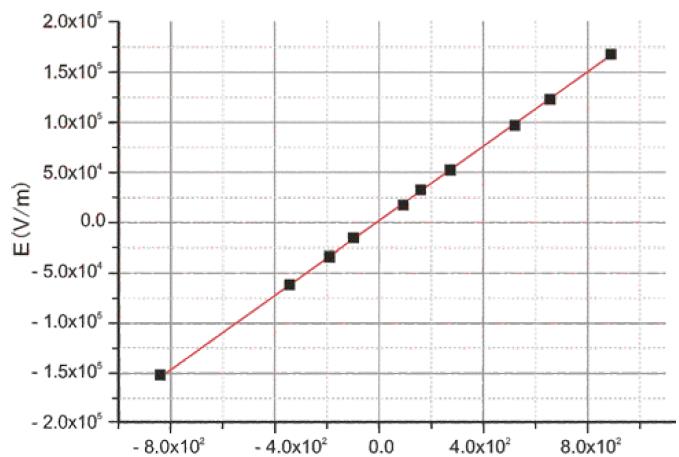

脈沖電場測量系統采用基于光纖傳輸的有源電場測量系統, 主要由接收天線、前置電路、電光轉換電路、傳輸光纖和光電轉換電路等組成。測量系統上升時間小于1 ns, 可用半高寬不小于100 ns, 量程覆蓋1 kV / m - 100 kV / m范圍。 具體參數包括： a.測量信號采用光纖傳輸 b.測量系統模擬帶寬300 kHz - 350 Mhz c.電場測量范圍覆蓋1 kV / m - 100 kV / m d.電場測量系統具備傳輸系數在線校準功能
|
||||
|
寬帶電流監測鉗 |
技術參數 |
|||
|
|
靈敏度 |
0.01 V / A |
上限頻率(-3dB) |
20 MHz |
|
輸出阻抗 |
50 Ω |
內直徑 |
40 mm |
|
|
最大峰值電流 |
20,000 A |
外直徑 |
116 mm |
|
|
最大連續電流 |
150 A |
厚度 |
40 mm |
|
|
上升時間 |
18 ns |
接口形式 |
BNC type |
|
|
安秒積 |
1 A.s |
工作溫度 |
0 ℃ - 65 ℃ |
|
|
下限頻率(-3dB) |
10 Hz |
重量 |
1 kg |
|
|
測量屏蔽房 |
a.屏蔽體尺寸30㎡左右 b.屏蔽室工作頻率范圍14 kHz - 1 GHz c.屏蔽室類型：焊接式/ 拼接式電磁屏蔽室 d.屏蔽效能指標要求：屏蔽性能大于60 dB e.電源濾波器：屏蔽體引入雙路電源，分別經UPS電源濾波器和市電電源濾波器進入屏蔽體配電箱。UPS電源給核心設備供電，市電電源給空調、維修、試驗供電。分別需要220V / 80A及220V/ 60A電源濾波器各一臺 f.測量數字示波器采用UPS供電，這種模式完全使示波器處于懸浮 狀態，避免了高壓放電設備工作時可能出現的電位抬升造成測量示波器故障，也可以避免電位抬升或者接地不合理對測量信號的影響 |
|||
|
示波器 |
技術參數 |
|||
|
|
帶寬500 MHz, 2 GS / s 采樣率, 2通道以上。 |
|||
|
隨機標配 |
||||
|
高壓脈沖發生器 |
1套 |
|||
|
有界導波結構(含吸收負載) |
1套 |
|||
|
控制柜 |
1套 |
|||
|
控制電腦 |
1臺 |
|||
|
控制光纖隔離模塊 |
1套 |
|||
|
測量軟件 |
1套 |
|||
|
說明書、檢測報告 |
各1份 |
|||
|
電氣參數 |
||||
|
輸入電源 |
220(1 ± 10%)V AC |
|||
|
輸入電源功率 |
≤ 5000W |
|||
|
輸入電源端口 |
≤ 5000W |
|||
