產品概述：
DLI1000 A、D、H系列移動式直接雷擊引起的間接效應試驗系統依據GJB 8848-2016與GJB 1389B-2022標準要求設計，可廣泛用于航天、航空、車輛、艦船、以及各種軍用裝備電子系統的直接雷擊引起的間接瞬態效應測試，也可用于其他相關研究試驗。
系統包括系統硬件和測試軟件，測試設備中波形發生器等模塊化設計安裝于整體機柜，機柜安裝萬向輪以方便用戶移動和使用。測試系統包含所有必須的測試配件及附件等，主要包括：電流波形A波、D波、MS波、H波(單波)、MB波等標準規定的多種波形發生器、可調電感模塊配合發生器產生波形、測試軟件，系統機柜、控制計算機、測試電纜、轉接頭、測試附件等組成。
產品特點：
> 試驗系統模塊化設計，具有獨立控制和集中控制等模式系統，可以產生A波、D波、MS波、H波(單波)、MB波等多種波形；
> 試驗電壓和間隔時間可以任意設置，可編排測試流程；
> 采用觸摸屏控制，全自動智能控制；
> 輸出電流最高10kA(可定制更高的電流)；
> 負載電感量最大可達15 μH；
> 可以通過 Corelab 軟件進行遠程控制管理，支持設置自動化測試序列、用戶自定義保存測試參數、打印測試報告等。

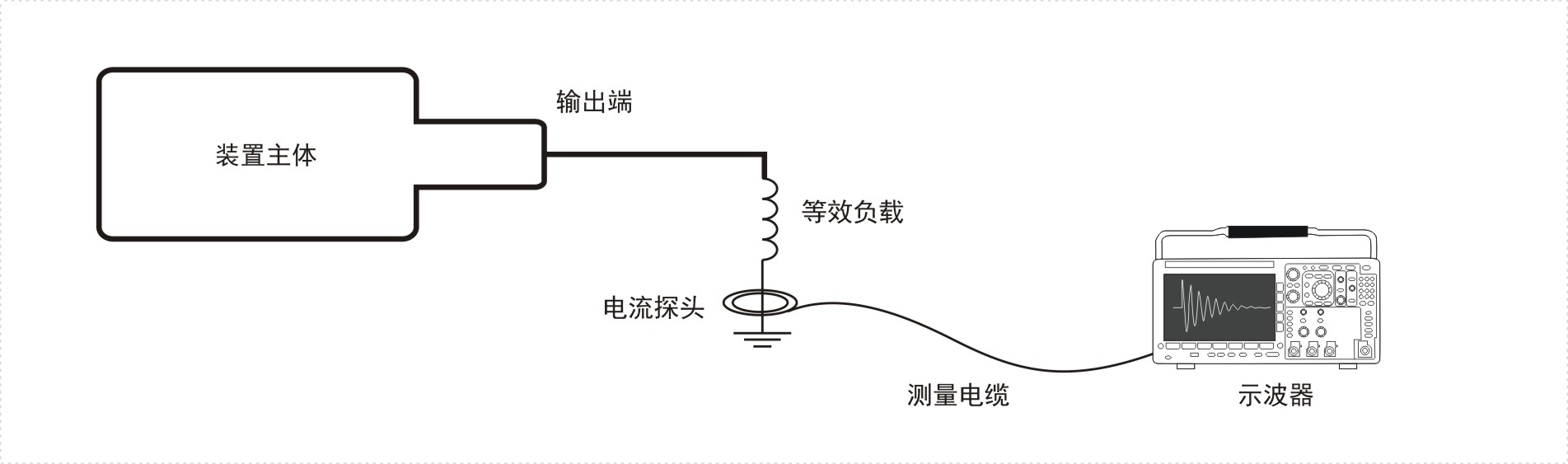

系統裝置測試布局圖

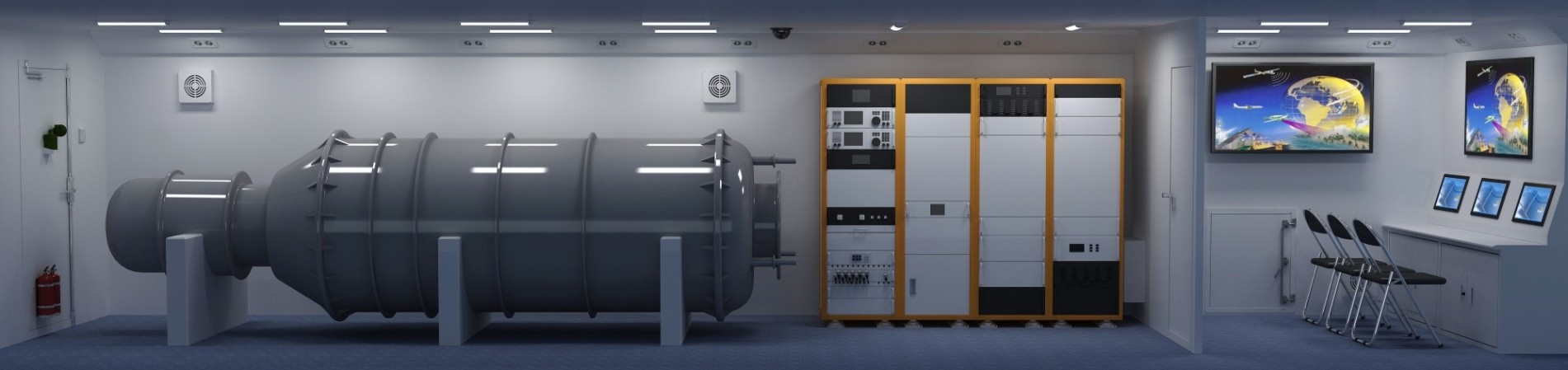

方艙內部布局效果圖
|
技術參數 |
||
 |
電流波形A |
|
|
T1時間(Time to peak) |
6.4 μs±20% |
|
|
T2時間(Decay to 50%) |
69 μs±20% |
|
|
輸出電流 |
≥10kA(負載電感量≤2μH) |
|
|
≥2kA(負載電感量≤15μH) |
||
|
|
電流波形D |
|
|
T1時間(Time to peak) |
3.2 μs±20% |
|
|
T2時間(Decay to 50%) |
34.5 μs±20% |
|
|
輸出電流 |
≥10kA(負載電感量≤2μH) |
|
|
≥2kA(負載電感量≤15μH) |
||
|
|
多重回?fù)舨ㄐ?span>(MS) |
|
|
首波電流波形 D |
||
|
T1時間(Time to peak) |
3.2 μs±20% |
|
|
T2時間(Decay to 50%) |
34.5 μs±20% |
|
|
輸出電流 |
≥2kA(負載電感量 2μH ≤ L ≤ 15μH) |
|
|
后續波電流波形D/2 |
||
|
輸出電流 |
≥1kA(負載電感量 2μH ≤ L ≤ 15μH) |
|
|
后續波脈沖數 |
在1.5s的時間內散布著一個D分量后隨13個分量為D/2的脈沖 |
|
|
|
電流波形H(單波) |
|
|
T1時間(Time to peak) |
0.24 μs±20% |
|
|
T2時間(Decay to 50%) |
4 μs±20% |
|
|
輸出電流 |
≥10kA(負載電感量≤15μH) |
|
|
|
多重脈沖組波形(MS) |
|
|
電流波形 H |
||
|
T1時間(Time to peak) |
0.24 μs±20% |
|
|
T2時間(Decay to 50%) |
4 μs±20% |
|
|
輸出電流 |
≥200A(負載電感量 2μH ≤ L ≤ 15μH) |
|
|
脈沖組構成(一個脈沖組由20個脈沖組成) |
||
|
單脈沖間隔時間 |
50 μs ≤ t ≤1000 μs |
|
|
脈沖組數量 |
≥3 |
|
|
脈沖組間隔時間 |
30 ms ≤ t ≤ 300 ms |
|
|
|
高壓大電流自動調節負載 LAD-15 |
|
|
電壓 |
700 kV |
|
|
帶載電流 |
12 kA |
|
|
輸出電感量 |
2 - 15 μH可調 |
|
|
針對EUT多樣性帶來的波形參數變化問題，較有效的解決方案是按
EUT最大電感量進行脈沖發生器設計，通過在試驗回路增加調波電感，補償不同EUT電感的差異，以保證試驗中脈沖發生器輸出波形參數的準確。 |
||
|
測試系統配置 |
|||
|
儀器型號 |
儀器名稱 |
圖片 |
數量 |
|
LSS 1000A |
雷電A波發生器 |
|
1套 |
|
LSS 1000D |
雷電D波發生器 |
|
1套 |
|
LSS 1000MS |
雷電多重回?fù)舨?span>(MS)發生器 |
|
1套 |
|
LSS 1000H |
雷電H波(單波)發生器 |
|
1套 |
|
LSS 0200MB |
雷電多重脈沖組波(MB)發生器 |
|
1套 |
|
測試附件配置 |
|||
|
CM 0220M |
寬帶電流監測鉗 |
|
1套 |
|
CM 0302M |
寬帶電流監測鉗 |
|
1套 |
|
THDP0100 |
差分探頭 |
|
1套 |
|
TFB1000 |
電壓衰減器 |
|
1套 |
|
MDO3012 |
泰克系列數字示波器 |
|
1套 |
|
Corelab |
測試軟件 |
|
1套 |
|
TD35 |
測試臺(含銅板) |
1套 |
|
|
TF30D |
移動升降車 |
1套 |
|
|
高壓大電流自動調節負載 |
1套 |
||
|
電腦 |
1套 |
||
