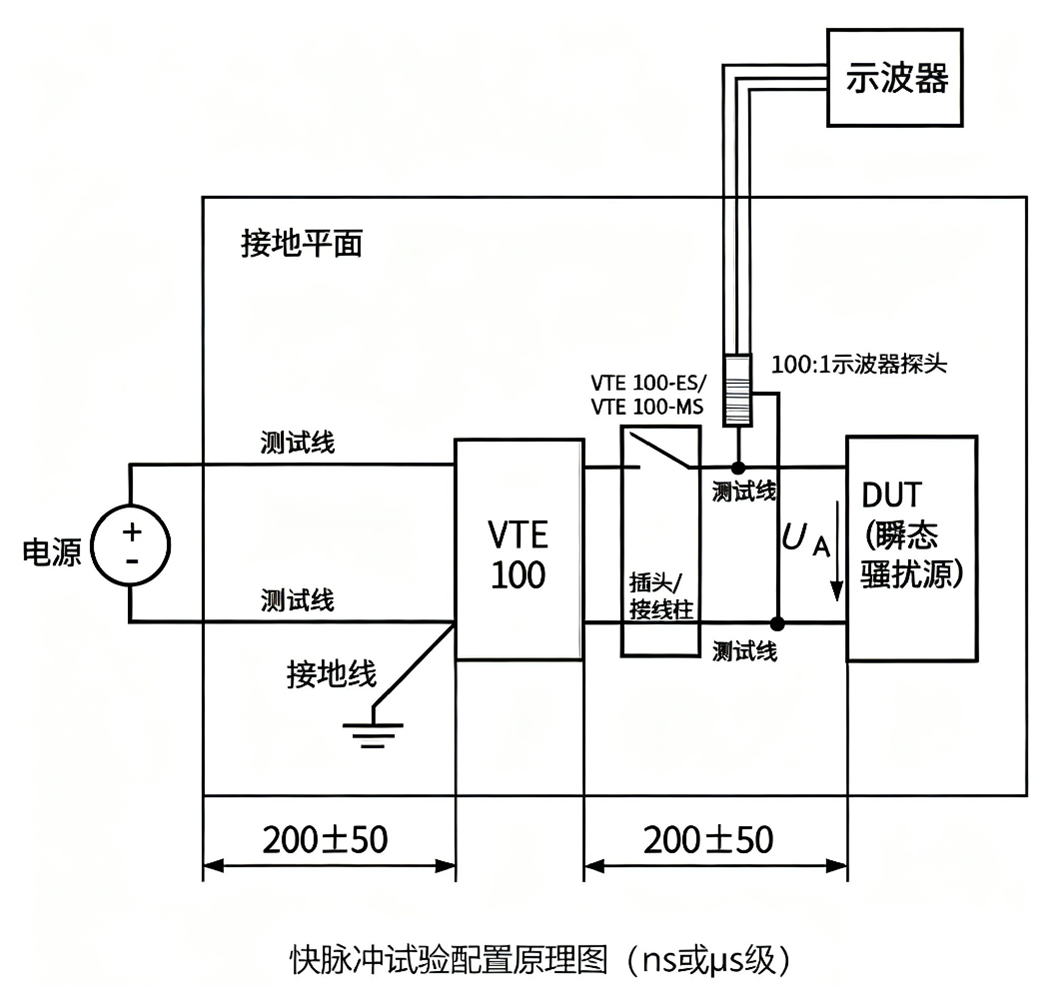

產品原理圖:
|
技術參數 |
|
|
并聯電阻 |
EXT,10 Ω,20 Ω,40 Ω,120 Ω |
|
觸發方式 |
自動、單次、外部觸發 |
|
模式選擇 |
機械開關、電子開關 |
|
最大實驗電壓 |
60 V DC |
|
最大實驗電流 |
100 A |
|
溫度報警 |
80℃ |
|
通用參數 |
|
|
工作電源范圍 |
交流100 V~240 V(±10%),50 Hz /60 Hz |
|
保險絲 |
6A |
|
最大功耗 |
100 W |
|
儀器接地連接方式 |
≤10 mm香蕉插頭線 |
|
尺寸 |
320 mm(W)*205 mm(H)*300 mm(D)不包含插座 |
|
重量 |
約11 kg |
|
環境溫度 |
15℃ ~ 35℃ |
|
相對濕度 |
45% ~ 75% |
|
大氣壓力 |
86 kPa~106 kPa |
|
人工網絡參數 |
|
|
頻率 |
0.1 MHz ~100 MHz |
|
電容 |
0.1 μF |
|
阻抗 |
5 μH||50 Ω,符合ISO 7637-2阻抗曲線 |
|
ZPA |
<5 mΩ |
|
電子開關 VTE 100-ES參數(適用于<400V低電壓瞬態) |
|
|
開通、關斷時間 |
0.01 s ~ 99.99 s ±(10%+10 ms) |
|
壓降 |
<2 V@25 A,typical 2.3 V@100 A |
|
開關時間 |
300 ns±20%@load 50 μH/0.6 Ω |
|
瞬態保護電壓 |
440 V |
|
尺寸 |
215 mm(W)*155 mm(H)*120 mm(D)不包含插座 |
|
重量 |
約3.2 kg |
|
機械開關 VTE 100-MS參數(適用于>400V高電壓瞬態) |
|
|
開通、關斷時間 |
0.05 s ~ 99.99 s |
|
最大開關電流 |
100 A |
|
最大動作時間 |
25 ms |
|
最大回彈時間 |
5 ms |
|
釋放時間 |
10 ms |
|
觸點 |
高純度銀,觸點無抑制 |
|
尺寸 |
215 mm(W)*155 mm(H)*120 mm(D)不包含插座 |
|
重量 |
約1.7 kg |
|
型號說明 |
|
|
VTE 100產品包含主機、VTE 100-ES和VTE 100-MS三個部分 |
|
|
VTE 100 |
含5 μH||50 Ω人工電源網絡和并聯電阻Rs |
|
VTE 100-ES |
含100 A電子開關,用于測量低電壓瞬態(幅度低于400 V) |
|
VTE 100-MS |
含100 A機械開關, 用于測量高電壓瞬態(幅度超過400 V) |
|
標配附件 |
|||
|
說明書、檢驗報告、產品質保書、電源線、保險絲、測試線、數據線、連接柱、阻抗校準治具、燈籠插頭 |
|||
|
選配附件 |
|||
|
1 |
電子開關校準治具 |
型號: VTE-CAES |
|
